Soldadura de Sn-Ag
Introducción
La soldadura de Sn-Ag de temperatura media es una aleación de metal fusible con un punto de fusión de entre 90 °C a 450 °C. La soldadura es el proceso en el cual dos o mas metales se unen por medio de la fundición y rellenando con el metal de unión las juntas. Esta aleación es ampliamente utilizada para la soldadura de componentes electrónicos, partes de computadoras, partes de TV, radios y otros equipos de metal.etc
Características
1. La soldadura de Sn-Ag media –alta temperatura es mas costosa en cuanto a su valor que otras soldaduras, pero aun así es muy popular por que presenta buen nivel de humectación, y buena resistencia a la fatiga termal.
2. Cuenta con buena fluidez, gran velocidad de soldadura, muy pocas salpicaduras durante la soldadura, poco humo y olor, corrosión de cobre débil.
3. Por fuerte capacidad anticorrosiva, la Soldadura de Sn-Ag de Media a alta temperatura produce muy poco residuo
4. El flujo de fundición es uniformemente distribuido
5. Las juntas raramente se agrietan
Principio de Trabajo
La soldadura se distingue de la fundición por que utiliza una menor temperatura de fusión del metal de relleno, se diferencia que la unión de los metales base no se funden durante el proceso de unión. En un proceso de soldadura, el calor se le aplica a las partes a unir, provocando que la soldadura se derrita y fluya por el interior de las juntas por acción capilar para unir los materiales por un proceso de humectación. Luego de que el metal se enfríe, las juntas resultantes no cuentan con la misma rigidez que el metal de base, pero tiene la suficiente firmeza, conductividad eléctrica e impermeabilidad para varios usos.
Tipos de Soldaduras de Sn-Ag (Estaño y Plata) de Media a Alta temperatura

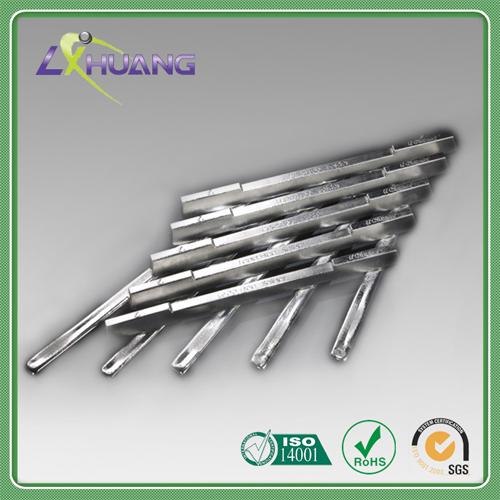

Varilla/Alambre de soldadura de Sn97Ag3
Varilla/Alambre de soldadura de Sn96.3Ag3.7
Varilla/Alambre de soldadura de Sn96.5Ag3.5
Parámetros de Soldadura de Sn-Ag de Mediana a Alta Temperatura
|
Composición de Allegation |
Punto de Fusion (℃) |
Proporcion |
Aplicacion |
|
|
Solidus |
Liquidus |
|||
|
Sn-3Ag |
221 |
222 |
7.40 |
Soldadura anal/Soldadura por Onda |
|
Sn-3.7Ag |
221 |
221 |
7.40 |
|
|
Sn-3.5Ag |
221 |
221 |
7.40 |
|
Fundente para soldadura deSn-AG de Media a Alta temperatura
|
Code Item |
LC--T-1 |
LC--H-1 |
LC--P-1 |
LC--HF01 |
LC--WS01 |
|
Contenido de Fundente (%) |
2.2 ± 1.0 |
2.5 ± 0.5 |
2.2 ± 1.0 |
3.0 ± 0.5 |
2.5 ± 0.5 |
|
Contenido Halugenuro (%) |
0.05--0.1 |
<0.05 |
<0.05 |
0 |
0.1--0.2 |
|
Contenido de Flúor (%)
|
NINGUNO |
NINGUNO |
NINGUNO |
NINGUNO |
NINGUNO |
|
Test de plata cromada |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
|
Test de espejo de cobre |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
|
Test de corrosion de plato de cobre |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
|
SIR |
>1 ×1011 |
>1 × 1010 |
>1 × 1011 |
>1 × 1011 |
>1 ×1011 (Luego de Limpieza) |
|
Migración eléctrica |
APROBADO |
APROBADO |
APROBADO |
APROBADO |
APROBADO (Luego de Limpieza |
|
Características |
Es para soldaduras libres de halógeno y tiene una amplia variedad de usos |
Se utiliza en la soldadura de elementos con níquel y en porta lámparas.s. |
Se utilize para soldar electrodos de zinc en capacitores |
Contiene un poco de halógeno.. |
Su residuo es lavable.. |
- Varilla, Barra Alambre para soldadura de Sn96.5Ag3Cu0.5 Aplicado a una variedad de componentes electrónicos de soldadura en los televisores, las computadoras, los bifenilos policlorados (PCB), llevado, instrumentos, metros, etc.It puede ser la soldadura manual y por ola.
- Soldadura Sn95.8Ag3.5Cu0.7 Soldadura es un término general que se aplica para rellenar las capas de soldadura soldadura de costura y soldadura fuerte de aleaciones metálicas. Incluyendo la soldadura (alambre de soldadura), de soldadura (soldadura varilla), la soldadura (soldadura fuerte y soldadura de aleación) y así sucesivamente. Soldadura Soldadura por
